Кои инструменти за теглене на електрически кабел намаляват риска, без да забавят работата?

Бързо очертание

• Диагностицирайте какво причинява високо напрежение, повреда или бавно издърпване
• Съвпадение на видовете инструменти за стила на теглене: тръбопровод, изкоп, тръбопровод, надземни, модернизирани
• Използвайте повторяем списък за избор: спецификации на кабела, геометрия на маршрута, среда, ограничения на екипажа
• Внедрете работен процес за настройка и изтегляне, който намалява повторната работа и подобрява безопасността

Истинската болка зад главоболието от дърпане на кабел

Когато хората търсятИнструменти за теглене на електрически кабели, те рядко пазаруват абстрактно „инструменти“. Те се опитват да спрат работа от загуба на време и риск. Това са болезнените точки, които се появяват отново и отново:

• Повреда на обвивката на кабелаот остри ръбове, лоши ролки или неправилни дърпащи глави.
• Неочаквани пикове на напрежениетопри завои, дълги участъци или претоварени банки на канали.
• Заклещени дърпанияпричинени от триене, отломки, срутен тръбопровод или лошо избрана смазка.
• Опасности за безопасносттакато зони за бързо връщане, неконтролирани барабани или лоша комуникация в пътя на изтегляне.
• Натиск по графиккоето тласка екипажите към преки пътища (и по-късно преработване).
• Объркване при обществените поръчки— много инструменти изглеждат подобни, но се държат много различно при натоварване.

Как изглежда „добро“ при тегленето на кабели

Преди да сравните продуктите, съгласувайте резултатите. Добре планираното дърпане обикновено има следните характеристики:

1. Контролирано напрежение(без мистериозни пикове при завои или преходи).
2. Чисто маршрутизиране(ролки/блокове предотвратяват точково натоварване и абразия).
3. Стабилен фураж(стойките за макари и боравенето с барабана избягват усуквания и обратно въртене).
4. Правилен интерфейс за теглене(ръкохватки/чорапи/въртящи се съвпадат с размера и вида на кабела).
5. Ясна комуникация(сигнали с ръце, радиостанции и определен протокол за спиране).

Ако имате предвид тези пет резултата, избирайкиИнструменти за теглене на електрически кабелистава по-малко за марката имена и повече за подходящо за целта инженерство.

Най-важни категории инструменти

Повечето издърпвания на кабели могат да бъдат значително подобрени чрез фокусиране върху няколко категории инструменти, които контролират триенето, напрежението и манипулирането. Ето на какво да дадете приоритет:

1) Теглителна сила и контрол

• Теглечи на кабели / лебедкиза постоянна теглителна сила и постоянна скорост.
• Тегличи в стил Capstanкогато имате нужда от плавен контрол и регулируем захват на въжето.
• Мониторинг на дино/напрежениеза да направи „невидимото“ видимо и да предотврати свръхнапрегнати събития.

2) Насочване на кабела и намаляване на триенето

• Кабелни ролкиза прави трасета, ъгли и входни/изходни точки на шахти.
• Снопове/блокове(особено за надземно или надземно маршрутизиране).
• Защита на каналикомпоненти за намаляване на абразията при преходи.

3) Издърпване на интерфейсни компоненти

• Дръжки за теглене (чорапи за кабели)оразмерен и оценен за типа кабел.
• Въртящи сеза предотвратяване на прехвърляне на усукване (често срещана причина за вътрешни повреди и кошмари за работа).
• Теглене на въже / теглене на линияизбрани за ниско разтягане и подходящ фактор на безопасност.

4) Захранване, обработка и настройка

• Жакове / стойки за барабани за кабелиза стабилно изплащане и намалено усукване.

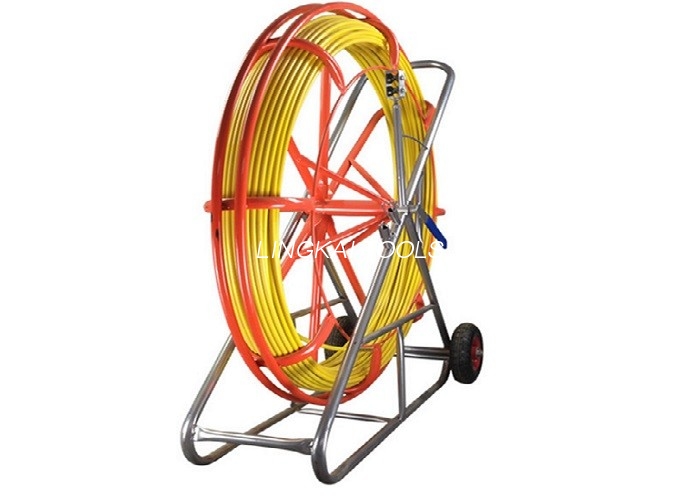

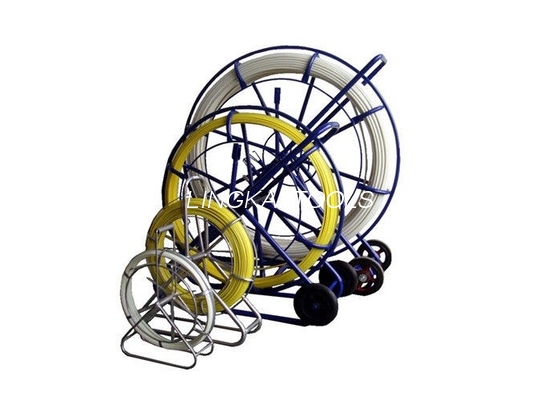

• Тръбен прът / тръбен прътза доказване на маршрута и инсталиране на теглещо въже.
• Инструменти за нанасяне на смазказа постоянно покритие (вместо „надежда и пръскане“).

Как да изберете правилните инструменти за вашето теглене

Най-добротоИнструменти за теглене на електрически кабелипроцесът на подбор е скучен - в добрия смисъл. Това е контролен списък, който налага яснота преди екипажът да е на часовника.

Стъпка A: Определете кабела и маршрута

• Тип кабел:LV/MV, брониран/неброниран, едножилен срещу многоядрен, чувствителност към материала на кожуха.
• Външен диаметър и тегло:влияе върху размера на ръкохватката, типа ролка и оборудването за обработка.
• Геометрия на маршрута:дължина, брой чупки, радиус на чупка, ъгли на вход/изход.
• Околна среда:кал, прах, вода, температура, затворени пространства, условия на движение.

Стъпка Б: Решете какво контролирате

• Контрол на триенето:ролки, снопове, ъглови водачи, стратегия за смазване.
• Контрол на напрежението:избор на лебедка, шибел, наблюдение на напрежението, протокол за спиране.
• Контрол на усукване:правилен избор и подравняване на завъртане.
• Контрол на обработката:стабилни стойки за барабани, спиране, посока на изплащане, ограничения за съхранение.

Стъпка C: Изградете „минимален жизнеспособен набор от инструменти“

Ако обществената поръчка се нуждае от бърз, защитим списък, насочете се към минимален набор, който намалява риска, без да увеличава разходите:

1. Ъглови + прави ролки, съобразени с размера на кабела и разположението на обекта
2. Оценени ръкохватки за теглене и съвпадащи вирбели
3. Надеждна теглеща линия (и план за инспекцията й)
4. Стойки за макари / боравене с барабани с контролирано изплащане
5. Мониторинг на напрежението (препоръчва се за по-дълги или по-сериозни издърпвания)

Работен процес, готов за работа, който предотвратява повреда

Инструментите не заместват процеса. Ето един работен процес, който екипите могат да повтарят в проектите, за да поддържат изтеглянето гладко и безопасно. Използвайте го като кратък шаблон преди задача.

1) Доказване и подготовка на маршрута

• Уверете се, че тръбопроводът/тръбопроводът е чист: проверете с прът и тествайте дърпащата линия.
• Проверете радиусите на огъване и острите преходи - инсталирайте защита на входните/изходните точки.
• Планирайте разположението на ролката, така че кабелът никога да не се влачи по ръбове или бетон.

2) Задайте план за напрежение

• Определете максимално допустимото напрежение според спецификациите на кабела и правилата на проекта.
• Назначете наблюдател, който да следи напрежението (или да отчете динамометъра) и да спре обаждането.
• Маркирайте зона за бързо връщане/изключване и я наложете.

3) Задайте правилно интерфейса за изтегляне

• Изберете правилния размер на ръкохватката за издърпване на кабела – твърде малък може да се плъзне, твърде голям може да концентрира напрежението.
• Инсталирайте въртящия се механизъм в линия, за да минимизирате прехвърлянето на усукване.
• Проверете въжето, дръжките, щифтовете и съединителите преди натоварване.

4) Дърпайте дисциплинирано

• Започнете бавно, за да поставите системата, след това увеличете до контролирано темпо.
• Поддържайте подаването стабилно на макарата—избягвайте внезапни ускорения, които създават „памет“ и зацикляне.
• Спрете незабавно, ако напрежението се повиши неочаквано; отстранете неизправности, преди да го принудите.

5) Проверки след издърпване

• Проверете състоянието на якето, завоите и зоната за подготовка на края.
• Документирайте аномалиите на напрежението и актуализирайте своя контролен списък за „следващо издърпване“.
• Почистете и проверете инструментите, така че следващото теглене да започне готово.

Сравнителна таблица на инструменти за теглене на електрически кабели

Използвайте тази таблица, за да съпоставите вашия тип работа с категории инструменти и да избегнете „достатъчно близки“ замествания.

Съвет: Когато сравнявате доставчици, поискайте документация за номинален товар, указания за проверка и бележки за съвместимост.

Често срещани грешки и как да ги избегнем

• Подминаване на маршрута:Липсата на достатъчно ролки при завои води до изтъркване и скокове на напрежение. Добавете ролки там, където кабелът иначе би докоснал нещо.
• Избор на грешен захват:Хват, който „пасва“, не е същият като хват, който разпределя натоварването правилно. Съобразете вида и размера на ръкохватката с конструкцията на кабела.
• Пропускане на завъртането:Twist е тих убиец - използвайте въртящи се завъртания, за да предотвратите прехвърлянето на усукване, когато условията изискват това.
• Без протокол за спиране:Определете ясен сигнал „спрете сега“, преди да започне тегленето. Предотвратява паника и нараняване.
• Принудително заседнало издърпване:Ако напрежението се повиши неочаквано, спрете и диагностицирайте. Принуждаването му често превръща поправим проблем в подмяна на кабела.
• Неконтролирано изплащане на барабана:Стабилна стойка за макара с контролирано изплащане предотвратява зацикляне, прегъване и наранявания при боравене.

Къде се вписва Ningbo Lingkai Electric Power Equipment Co., Ltd

Ако вашият екип снабдяваИнструменти за теглене на електрически кабелиза комунални услуги, промишлени инсталации или договори, базирани на проекти, обикновено се нуждаете от две неща едновременно: надеждна продуктова гама и практическа подкрепа при избора и конфигурацията.Ningbo Lingkai Electric Power Equipment Co., Ltd.е позициониран за купувачи, които искат консолидиран доставчик за изтегляне на кабели и оборудване, свързано с опъване, плюс насоки за съвпадение на инструментите с условията на работа.

Интелигентен ход при снабдяване е да стандартизирате основния си комплект (ролки + дръжки + въртящи се устройства + боравене с макари) и след това да добавите тегличи или мониторинг за проекти с по-високи последици. Това намалява разходите за обучение и прави ефективността на сайта по-предсказуема.
