Как инструментите за издърпване на електрически кабел могат да намалят времето за инсталиране, без да повредят кабела?

Схема и обещание за читателя

С какво ще си тръгнете

• Обикновена английска карта на категориите инструменти и какво всъщност коригира всеки от тях на място.
• Таблица с решения, която можете да копирате във вътрешен контролен списък за закупуване.
• Повтарящ се работен процес (предварително издърпване → издърпване → след издърпване), който намалява триенето и преработката.
• Фокусирани върху купувача бележки за сравняване на доставчици извън „най-ниската цена“.

Най-често срещаните болкови точки при дърпане на кабел

На хартия издърпването на кабела е „просто сцепление“. В действителност това е системен проблем: геометрия на трасето, състояние на повърхността, тегло на кабела, смазване, контрол на напрежението и дисциплина на боравене - всички те са заедно. Ето точките на болка, които се появяват както при издърпване на малки канали, така и при инсталиране на големи изкопи.

1) Фрикционни шипове, които спират дърпането

Триенето не е равномерно. Има шипове при завои, отмествания, преходи на канали и груби входни точки. Ако не управлявате тези шипове, получавате спирания, прегряване в контактните точки или „издърпвания на героя“, които надвишават безопасното напрежение.

2) Протриване на обвивката на кабела и повреда на изолацията

Повредите често идват от основите: остри ръбове в отворите на каналите, влачене през груби основи на изкопи, ролки, поставени твърде далеч една от друга или дърпащи глави, които не са оразмерени и подравнени правилно.

3) Нарушения на радиуса на огъване в ъгли и шахти

Дори когато екипажът си мисли, че „го е карал бавно“, лошата настройка на завоя може да доведе до тесни завои. Това може да съкрати живота на кабела и да създаде бъдещи повреди.

4) Неконтролирано опъване и усукване

Усукването може да натовари проводниците и да създаде проблеми при боравене надолу по веригата. Лошият контрол на напрежението също увеличава риска за екипажите и оборудването. Това е мястото, където правилната теглителна линия, завъртанията и подходът за опъване имат значение.

5) Загуба на производителност от инструментална екипировка на принципа проба-грешка

Ако екипажът пристигне с „предимно правилните неща“, те ще прекарат време в импровизация – често с резултати, които изглеждат добре днес и се провалят по-късно. Планираният набор от инструменти обикновено е по-евтин от едно повторно издърпване.

Групи инструменти, които решават тези болкови точки

Един силен инструментариум покрива три задачи:ръководство(контролирайте маршрута и завоя),дръпнете(осигурява безопасно сцепление), изащитавам(предотвратява абразия, смачкване и усукване). По-долу са ядротоИнструменти за теглене на електрически кабелигрупи и как те се съпоставят с проблеми от реалния свят.

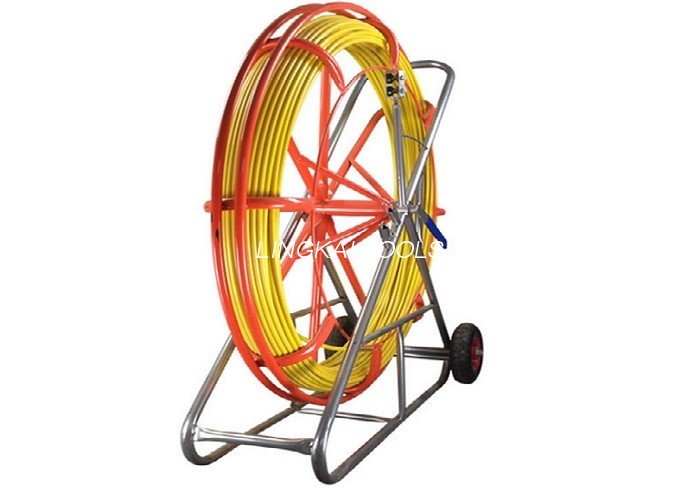

A) Канални пръти и рибни системи

• Какво правят:Установете пилотна пътека през тръбопровод/канали, за да можете да теглите въже/въже, без да повредите кабела.
• Какво поправят:Загубено време за „как да преминем линията?“ и откази на пилотна линия при дълги бягания.
• Какво да търсите:Правилен диаметър на пръта за твърдост, спирачна система за контролирано изплащане и рамка, която е стабилна по време на бутане/дърпане.

B) Праволинейни валяци и траншейни валяци

• Какво правят:Повдигнете и насочете кабела от земята, за да намалите триенето и да защитите якето.
• Какво поправят:Щети при влачене, закачане и неравномерна теглителна сила по маршрута.
• Какво да търсите:Номинално натоварване, дизайн на лагера и разстояние между ролките, които съответстват на теглото на кабела и условията на трасето.

C) Ъглови ролки, ролки за шахти/ями и защита при влизане

• Какво правят:Контролирайте радиуса на огъване в ъглите и предпазвайте кабела в точките на вход/изход.
• Какво поправят:Нарушения на огъване, смачкани якета по ръбовете и триещи шипове в ъглите.
• Какво да търсите:Гладки ролкови повърхности, стабилни рамки и лесно закотвяне/позициониране.

D) Дръжки за кабели (дърпащи чорапи) и теглещи глави

• Какво правят:Прехвърлете силата на теглене равномерно към кабела (или към теглещо ухо/глава), като намалите локализирания стрес.
• Какво поправят:Плъзгане, повреда на проводника от импровизирани възли и опасни издърпващи връзки.
• Какво да търсите:Правилен обхват на захващане, качество на мрежата, сигурно закрепване и съвместимост с вирбели.

Д) Въртящи се механизми, решения против усукване и управление на теглене на линията

• Какво правят:Намалете прехвърлянето на усукване и поддържайте системата за издърпване подравнена.
• Какво поправят:Усукване, прегъване и нестабилно издърпване.
• Какво да търсите:Товароносимост, съответстваща на системата и плавно въртене при напрежение.

F) Лебедки, тегличи, шпилки и машини за бутане/дърпане

• Какво правят:Осигурете контролирано сцепление, особено при по-дълги или по-тежки тегления.
• Какво поправят:Ограничения при ръчно теглене, непоследователно напрежение и грешки, причинени от умора.
• Какво да търсите:Контрол на скоростта на линията, спиране, съвместимост с измерване/наблюдение на напрежението и безопасно закотвяне.

G) Инструменти за „поддръжка“, които тихо предотвратяват бедствия

• Стойки за кабелни барабани / боравене с макари:Предотвратява проблеми с влаченето, „бягството“ на барабана и страничното зареждане.
• Измервателни инструменти:Помага за потвърждаване на дължината на маршрута и планиране на разстоянието между ролките и етапите.
• Стратегия за смазване:Не е „инструмент“ в металния смисъл, но е един от най-големите редуктори на триене, които можете да контролирате.

Таблица за бърз избор

Използвайте това като бърз филтър при съвпадениеИнструменти за теглене на електрически кабеликъм условията на работа. (Съвет: Ако не сте сигурни, дайте приоритет на защитата и контрола на триенето – тези две намаляват най-много преработката.)

Практичен работен процес за теглене на кабел

Покупката на инструмент се изплаща само ако работният процес е дисциплиниран. Ето удобна за полето последователност, която можете да стандартизирате в екипажите.

Стъпка 1: Планиране преди изтегляне (10–20 минути, които спестяват часове)

• Проучване на маршрута:Пребройте завоите, идентифицирайте тесните ъгли и потвърдете точките за влизане/излизане.
• Проверка на кабелните данни:Потвърдете външния диаметър, минималния радиус на огъване и метода на издърпване (захващане срещу теглеща глава).
• План на ролката:Решете типа на ролката и разстоянието между тях; добавете ъглови ролки/ролки с въртяща се глава, където се очакват пикове на триене.
• Стратегия на пилотната линия:Изберете подход за въдица/риба, след което надстройте до теглещо въже/корда, ако е необходимо.
• План за защита:Идентифицирайте всички остри ръбове, груби основи на изкопи или преходи, които се нуждаят от предпазители или входни маншети.

Стъпка 2: Настройка, която предотвратява повреда на кабела

• Първо инсталирайте защита за влизане:Не „дърпайте веднъж и вижте“. Защитете ръбовете, преди кабелът да ги докосне.
• Поставете ролките съзнателно:Твърде малко ролки увеличава съпротивлението; твърде много лошо поставени ролки увеличават точките на захващане.
• Дръжте подравняването право към лебедката/теглича:Несъответствието увеличава страничното натоварване и усукване.
• Използвайте подходящи дръжки и връзки:Избягвайте импровизирани връзки, които концентрират стреса.

Стъпка 3: Изпълнете дърпането с контролирано напрежение

1. Започнете бавно:Оставете кабела да се „намести“ в пътя на ролката, преди да увеличите скоростта.
2. Ъгли за гледане:Поставете член на екипажа на всяко високорисково място, за да наблюдавате огъването и триенето.
3. Поддържайте комуникация:Един прост протокол спиране/бавно/тръгване предотвратява недоразумения при шум и натиск.
4. Спрете, ако видите повреда на якето:Пауза сега е по-евтина от повреда по-късно.

Стъпка 4: Проверки след изтегляне, които намаляват обратните извиквания

• Визуална проверка:Проверете състоянието на кожуха в ъглите, входовете и известните груби сегменти.
• Потвърдете маршрута:Уверете се, че кабелът е поставен правилно и не е под нежелано компресиране.
• Документирайте настройката:Снимки на поставяне на ролки и защита при влизане помагат да се възпроизведе това, което работи.

Контрол на безопасността и качеството, който предотвратява преработката

Най-безопасните работни места обикновено са най-качествените – тъй като и двете разчитат на предвидимост и контролирани сили. Ето практични контроли, които се вписват в ежедневните операции, без да забавят работата на екипажа.

Контрола 1: Проверка на рейтинга „Най-слабото звено“.

Всяка система за теглене има най-слабо оценен компонент (захващане, завъртане, въже, ролка, точка на закрепване). Този компонент определя вашата безопасна граница. Купуването от доставчик, който предоставя ясни оценки, намалява догадките.

Контрола 2: Дисциплина в ъгъла

Ъглите са мястото, където се сблъскват триенето, радиусът на огъване и защитата на кабела. Ако бюджетите са ограничени, първо инвестирайте в ъглови решения. Това е и мястото, където стабилните, правилно оценени ролки се изплащат бързо.

Контрола 3: Индуцирано напрежение (когато е приложимо)

В определени среди с линии и струни индуцираното електричество може да бъде реална опасност. Могат да се използват специализирани заземителни блокове като част от оперативния план, когато методът на работа го изисква - винаги следвайте правилата и стандартите за безопасност на вашия сайт.

Бележки за поръчки за купувачи

Ако купуватеИнструменти за теглене на електрически кабелиза инженерен екип, ето как да оцените използваните опции критерии, които имат значение в областта - не само в каталог.

Поискайте информация, която намалява риска

• Номинално натоварване и обхват на приложение:„За какво се оценява и къде не трябва да се използва?“
• Подробности за материала и лагера:Материалът на ролката влияе върху защитата на кабела; конструкцията на лагера влияе върху триенето и дълголетието.
• Избор на конфигурация:Настройките на права линия срещу ъгъл или питхед не трябва да бъдат „един размер за всички“.
• Наличност на резервни части:Специално за ролки, рамки и подвижни възли.
• Опаковка за експортна логистика:Предотвратява повреда, преди инструментите дори да стигнат до мястото.

Купете „системата“, а не само инструмента

Най-добре представящите се настройки са съвпадащи комплекти: тръбопровод → пилотно въже → дърпащо въже → завъртане → захващане → ролки (прав + ъгъл + вход). Ако доставчик може да ви помогне да посочите пълен комплект за вашите общи работни профили, ще намалите несъответствията и импровизацията на място.

Където се вписва специализиран производител

Ако вашите проекти включват повтарящи се подземни инсталации, трасиране на изкопи или свързано с изграждането на линията боравене с кабели, може да си струва да работите с производител, който покрива множество категории инструменти—защото съвместимостта и оценките стават по-лесни за управление в цялата система.

например,Ningbo Lingkai Electric Power Equipment Co., Ltd. предлага широка гама от продукти подИнструменти за теглене на електрически кабеликатегория, включително тръбопроводи (за създаване на пилотна линия), ролки (за намаляване на триенето), и свързаните аксесоари за теглене/боравене – полезни, когато се опитвате да стандартизирате комплектите си за екипаж, вместо да смесвате несравними части от множество източници.

ЧЗВ

Окончателна храна за вкъщи

Най-добротоИнструменти за теглене на електрически кабелине просто „дърпайте по-силно“ – те намаляват триенето, защитават повърхностите на кабелите, контролирайте радиуса на огъване и помагайте на екипажите да поддържат постоянно напрежение. Ако стандартизирате система от инструменти около най-често срещаните си маршрути, ще видите по-малко закъсали дърпания, по-малко щети на якето и по-малко скъпи ремонти.
