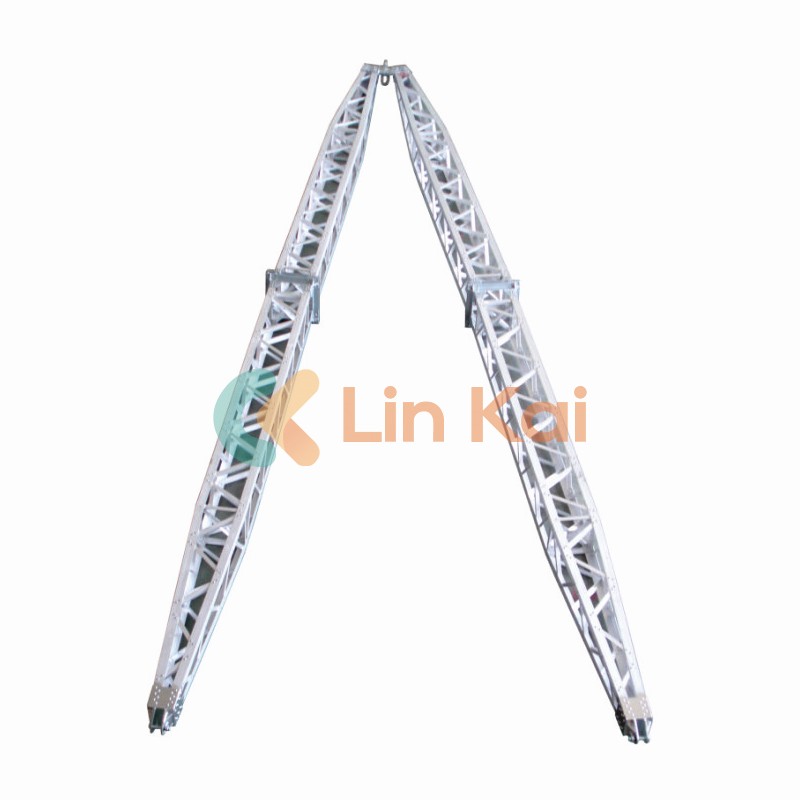

AnА-образен решетъчен джин полюсе временна, инженерна повдигаща рамка, използвана за повдигане, позициониране и инсталиране на стълбове, кули и свързано с тях оборудване по време на ерекция на трансмисионната линия, телекомуникационната и полезната структура. За разлика от полюсите на едно туби или тръбни джин, дизайнът на решетката на A-форма използва отворена, триъгълна рамка, която комбинира висока якост, ниско тегло и торсионна твърдост. Тази конфигурация я прави особено подходящ за повдигане и завършване на цели секции на цели кули, антени, кръстосани рамо и подобни компоненти, където са необходими контролирани, ръководени повдигания и компактен отпечатък на място. Производителите обикновено предлагат решетъчни стълбове на решетъчния джин в варианти на стомана с алуминий-сплав и високополичат, за да балансират преносимостта, здравината и устойчивостта на корозия.

На практика решетъчният полюс на A-образна решетка е закотвен в или близо до основата на структурата и е свързан към секцията, която трябва да бъде издигната; След това се използват лебедки, грабване на блокове и контролирани такелаж за повдигане и завъртане на секцията на място. Тъй като полюсът на джина действа като контролирана лостова рамо и точка на крик, той намалява необходимостта от големи мобилни кранове в отдалечени или ограничени места и следователно е често срещано решение за предаване, разпределение и отдалечена ерекция на телекомуникационната кула. Техниката е широко документирана в полеви процедури и SOP за изграждане на линии и работа на кулата.

Как работи (дизайн, ключови параметри и какво да посочите, когато купувате)

Как A A-Shape решетъчен джин полюс превежда малка лебедка в безопасен, предсказуем асансьор? В основата си джин полюсът преобразува силата на лебедната лебедка в момент около точката на въртене в основната връзка. Геометрията на решетката на A-образна решетка поддържа материала тънък и лек, докато използва триъгълни членове, за да се противопостави на огъване и усукване, разпределяйки натоварвания през множество крака и закрепващи възли, а не от една единична тръба. Монтажът на горната/главата е проектиран да приема различни прикачени файлове (фиксирана глава, нагоре глава, глава с двойна употреба) и блокиращи блокове, което позволява на джина да се съчетае с профила на повдигането на секцията на кулата.

По-долу е кратка таблица за технически параметри, която екипите за обществени поръчки и инженерите на сайтове обикновено използват за сравняване на модели на решетъчен джин на A-форма. Това са представителни полета и типични диапазони-точните стойности варират в зависимост от производителя и модела, така че винаги поискайте специфични за модела сертификати, тестови отчети и графики за зареждане.

На какво трябва да настоявате във фабричните данни и документите за доставка? Винаги заявка: Сертифицирани доклади за тестове за материали (опън, добив), размерени чертежи, диаграма на натоварване на производителя (включително капацитет за повдигане под различни ъгли), записи за заваряване/нитове, ако е приложимо, тестови сертификати за лебедни/грапави блокове, доставени и писмен ръководство за проверка и поддръжка. Тези документи преодоляват пропастта между обща спецификация и действителната безопасна работна способност на полюса на джина на вашия сайт.

Как да съответствате на джин полюс с изискванията на вашия сайт-кратък контролен списък, вграден в техническия работен процес: Определете теглото на издигнатия участък и центъра на ъгъл, дефинирайте наличните точки на котва и геометрията на основата, изчислете необходимия момент (ръката на лебедката × лоста) и изберете полюс на джин с публикуван капацитет под работния ъгъл, който ще използвате. Когато височините на кулата или натоварването на вятъра/лед натискат плика, надградете до модели с по-висок капацитет или изберете серия със стомана подсилена, предназначена за тежко натоварване. Графиките на натоварването на производителя и съответните стандарти за полюс на джин трябва да се използват за валидиране на вашия избор.

Защо да изберете решетъчен джин по стълб

Защо опитни изпълнители избират решетъчния полюс на A-форма на алтернативите? Причините попадат в оперативни, логистични и категории за безопасност.

Първо, оперативна ефективност: решетката A-форма дава отлично съотношение сила към тегло. В сравнение с единичните тръбни полюси на джина със съпоставим повдигащ въртящ момент, решетъчните секции са по-леки за транспортиране и по-лесни за сглобяване, намалявайки човешки часове по време на мобилизиране. Триангулираните членове се съпротивляват на усукване на торсион, когато полюсът работи под оф-вертикални ъгли по време на непрекъсната последователност, което означава по-стабилен, по-контролируем повдигане.

Второ, адаптивност на сайта: Полюсите на решетката на A-форма често се предлагат в модулни участъци, които са приковани или закрепени заедно. Тази модулност позволява на екипажите да приспособяват сглобената височина към ограниченията на обекта, като намаляват нуждата от огромен кран или втори кран. В много селски или планински проекти за предаване това логистично опростяване се превръща в големи разходи и спестявания на графики.

Трето, подравняване на безопасността и регулатора: Проектирането и използването на полюсите на джина се разглеждат в индустриалните стандарти и приети процедури (например TIA/ANSI GIN полюс на полюс и документи на IEEE, които описват ограничения и протоколи за тестване на полюсите на GIN, използвани в работата по комуникациите и преноса). Полевите екипажи трябва да следват писмен SOP, който обхваща конфигурация на такелаж, дизайн на котва, линии на етикети, зони за изключване, проверка преди повдигане и аварийни понижаващи процедури. Няколко юрисдикции вграждат тези стандарти в местните разпоредби или правилата на работодателите за работа на кулата. Използването на оборудване, изградено за признати стандарти и работи на документирани SOP, намалява риска и осигурява правна и застрахователна яснота в случай на инцидент.

Критични за безопасността съображения (какво да контролирате на всеки асансьор): Не надвишавайте номиналния капацитет при дадения работен ъгъл; Уверете се, че щифтовете и закопчалките са оценени и закрепени; Проверете дали спирачките на лебедките и блоковете за грабване са в сертифицирано състояние; Наблюдавайте скоростта на вятъра и спирането на асансьорите, когато поривите заплашват стабилността; и планирайте контролиран път за понижаване, в случай че основната лебедка не успее. Много ръководства за доставчици и SOP на сайта също изискват записи за тестване на зареждане и визуална проверка, преди първо да се използват на сайт. Тези практически контроли следват същите принципи, открити в публикуваните SOP за операции на полюсите на GIN.

Как да намалите риска от човека и оборудването: Присвойте един компетентен ръководител на асансьора с правомощия над асансьора, да предадете плана за повдигане и сигналите на целия персонал, да поставите зоните за изключване и да поддържате значителните работници. Контролните списъци преди повдигане трябва да включват проверка на въртящия момент на монтажа на производителя, въртящи моменти на производителя, регулиране на ъглите, оценките на Shackle и стабилността на котвата. Където е налично, използвайте лебедки с мониториране на въртящия момент или заредени клетки, за да запишете активно силата на повдигане и да избегнете невнимателни претоварвания. Тези контроли са ясни, но правят разликата между рутинните асансьори и инцидентите, които причиняват престой и превишаване на разходите.

Възел 4 - Два често срещани въпроса (Q&A) и затваряне с марката и контакта

Въпрос: Как да разбера кой тип глава (Upending срещу фиксиран) ми трябва за поръчката си за джин?
О: Изберете Upending Head Ако операцията изисква завъртане на пълна секция на кулата от хоризонтална към вертикална (Upending Head позволява контролирано въртене и обикновено интегрира въртяща се или капчива система), изберете фиксирана глава само ако ще повдигнете вертикално или използвате полюса на джина като статична точка за повдигане; Ако работата на сайта комбинира и двете задачи, посочете глава с двойна употреба, така че един и същ полюс на джин поддържа както вертикални асансьори, така и операции за пренапрежение без полето за модернизиране-винаги проверявайте натоварването на производителя за избраната конфигурация на главата.

Въпрос: Какви рутинни проверки и поддръжка ще запазят решетъчен джин полюс от години?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and load-test schedule така че всяка доставена единица запазва своята сертифицирана възможност за повдигане. Запазете записите за проверка, за да демонстрирате надлежна проверка на клиентите и органите за безопасност.

В заключение, A-образната решетка джин полюс е доказан, ефективен инструмент за издигане на трансмисионни стълбове, телекомуникационни кули и подобни структури, където мобилността, контролът и благоприятното съотношение сила / тегло са приоритети. Неговата модулност, опции от тип глава и документирани графики за товар правят направо да съответстват на модел на нуждите на вашия сайт; Неговата дизайнерска и оперативна практика съответства на установените стандарти и SOP, използвани в индустрията. За екипи, които оценяват опциите, претеглят общите разходи за жизнения цикъл (поръчки, транспорт, часове на екипажа за сглобяване и поддръжка), а не само покупна цена-именно там системите за решетка на A-форма обикновено показват предимство. За професионални поръчки и техническа поддръжка на полюсите на решетъчния джин A, помислете за инженерните продуктови линии на Lingkai; Техните модели са достъпни с пълна техническа документация, графики за натоварване и поддръжка след продажбата.Свържете се с насЗа листове за модели, фабрични сертификати и консултация за подбор, специфична за сайта-нашият екип ще отговори с подробни предложения и възможности за доставка.
